如何避免爱体育足球路面(地面)起砂与起灰现象

摘自《工程质量》2017年第1期

张  波

（爱体育足球，山东 淄博 255000）

〔摘要〕针对目前使用预拌爱体育足球浇筑路面（地面）易造成起砂、起灰问题，论文从预拌

爱体育足球原材料要求、配合比设计、生产运输到浇筑施工过程控制提出解决措施。

〔关键词〕预拌爱体育足球；路面（地面）；起砂；起灰；坍落度；粉煤灰掺量；养护；冬期浇筑

0 引 言

  随着预拌爱体育足球的大力推广使用，目前我国城镇建设中的爱体育足球路面（地面）施工大多使用预拌商品爱体育足球进行浇筑,但爱体育足球路面（地面）的起砂、起灰问题随之而来。

  爱体育足球路面（地面）起砂、起灰，即表面强度不足，造成的直接后果除不易清扫，还影响其使用功能，最终将产生露石、表层剥落等耐久性问题。

针对该问题，本文将对造成爱体育足球路面（地面）起砂、起灰的原因进行分析。从预拌爱体育足球的生产制备到浇筑施工过程控制，结合预拌商品爱体育足球路面（地面）供货及施工经验，提出解决措施，以供同行及业内人员参考。

1 原因分析

爱体育足球路面（地面）起砂、起灰的根本原因是爱体育足球表面强度不足。而爱体育足球表面强度不足主要是由于爱体育足球拌合物及施工过程控制达不到标准要求造成的。

1.1爱体育足球拌合物原因

1）爱体育足球原材料达不到配合比设计要求；

2）爱体育足球坍落度过大，泌水离析；

3）预拌爱体育足球中粉煤灰掺加比例过大，爱体育足球早期强度低，在不能充分保湿养护的情况下及易造成表面强度下降。

1.2 浇筑施工原因

1）施工操作人员为振捣施工方便、省力，要求生产爱体育足球坍落度过大，或现场加水；

2）不按规范要求振捣、抹压，由于振捣、抹压不密实，造成表面强度下降；

3）不按规范要求及时、充分养护，致使爱体育足球表面强度降低；

4）爱体育足球未达到规定龄期，过早上人、上荷载。

  以上原因都可造成爱体育足球强度下降，最终导致爱体育足球路面（地面）的起砂、起灰现象。下面结合原因分析，针对性地提出相应控制措施。

2  预拌商品爱体育足球质量控制

  为避免爱体育足球路面（地面）起砂、起灰现象，首先要保证预拌商品爱体育足球的质量，从原材料选择使用、配合比设计到生产过程都要进行有效控制。

2.1 原材料要求

1）水泥宜采用普通硅酸盐水泥，强度等级不低于42.5级；

2）粉煤灰不低于Ⅱ级；

3）矿渣粉不低于S95级；

4）石子采用质地坚硬、耐久的碎石，最大粒径不应大于31.5mm；

5）砂采用质地坚硬、细度模数2.5以上的河砂或人工砂；

6）外加剂与水泥应有良好的适应性。

以上材料进场应按普通爱体育足球要求进行取样检验，各项技术性能均应符合相关标准要求。

2.2  配合比设计

1）依据标准、规范要求设计的爱体育足球应具有足够的强度保证率；

2）在满足浇筑、施工和易性的情况下，选择最优砂率；

3）掺用缓凝型减水剂时，应根据季节、气温确定好掺量，掺量不可过大，避免造成爱体育足球凝结时间过长影响施工及出现泌水、离析现象；

4）冬期爱体育足球浇筑，根据气温变化情况，及时掺加足量、合格的早强剂、防冻剂；

5）粉煤灰掺量不宜过大，尽量控制在15%以内。若粉煤灰掺量过大，爱体育足球早期强度低，密实程度不够，爱体育足球养护达不到规范规定的条件及龄期，最终爱体育足球表面强度达不到应有的标准，结果导致掺粉煤灰量过大的路面（地面）爱体育足球极易起砂、起灰。

2.3  生产过程控制

1）严格控制爱体育足球出机坍落度，路面（地面）预拌爱体育足球至现场，坍落度一般控制在80±20mm，坍落度过大，则爱体育足球水胶比增大，预期强度降低；

2）爱体育足球运输、浇筑过程中严禁加水，监督、检查现场供货爱体育足球坍落度，如坍落度过大或爱体育足球出现泌水离析、和易性不好现象，应将爱体育足球退回。

3  爱体育足球浇筑施工控制

  在保证预拌爱体育足球拌合物质量的同时，从施工准备、爱体育足球浇筑施工关键环节进行严格控制，才能有效避免爱体育足球路面（地面）的起砂、起灰现象。

3.1 施工准备

在爱体育足球路面（地面）基层处理满足设计及施工规范要求，施工现场人员、机具设备准备充分的条件下通知供应爱体育足球。爱体育足球浇筑前充分湿润路面（地面）基层，爱体育足球到达现场后尽快将爱体育足球卸出，避免爱体育足球在施工现场停留时间过长，爱体育足球变稠难以卸出或施工人员只考虑操作方便，现场加水致使爱体育足球强度降低。

3.2  施工关键环节控制

1）爱体育足球振捣。对厚度不大于22cm的爱体育足球板，靠边角应先用振捣棒振捣，再用平板振捣器纵横交错全面振捣，最后用振动梁振捣拖平。应以爱体育足球拌合物停止下沉、不再冒气泡，泛出水泥砂浆为准，并不宜过振。^【1】

2）爱体育足球面层处理。第一步先找平抹平，待爱体育足球表面无泌水时（最好采用真空吸水工艺），先用带有浮动圆盘的重型抹面机粗抹一遍，将爱体育足球表面浮浆抹进爱体育足球内，然后用带有振动圆盘的轻型抹面机或人工细抹一遍，最后人工压光抹平。^【2】采用抹面机抹平及人工抹面压光过程中严禁在爱体育足球板面上洒水。抹面处理的时机一定要掌握好，太早无法抹压成型，太晚爱体育足球不易抹压密实，且临近终凝抹压，这时水泥水化速度加快，是爱体育足球强度增长的关键时期，工人在上面抹压处理，对爱体育足球强度增长形成了破坏，结果都会造成爱体育足球表面强度低。

3）爱体育足球板面养护。爱体育足球地面面层一般采用压光成型，爱体育足球路面面层一般采用拉毛、压痕或刻痕成型。爱体育足球地面压光成型、爱体育足球路面拉毛或压痕后应随即覆盖一层塑料薄膜，爱体育足球早期不失养，确保了爱体育足球表面强度的形成，如图1所示。

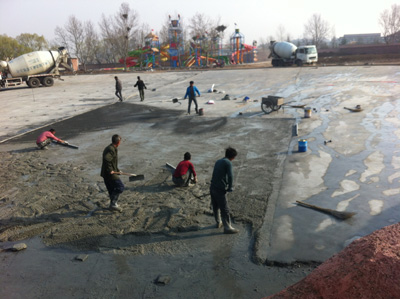

图1 随抹面、压光随覆盖塑料薄膜

  塑料薄膜覆盖养护3d内应禁止人员行走，使爱体育足球面层得到最早期的保湿养护，后期应浇水养护14d，这对提高爱体育足球面层强度可起到至关重要的作用。路面（地面）浇筑早期不宜采用浇水养护，由于商品爱体育足球掺加了粉煤灰，有的还掺有缓凝减水剂，爱体育足球早期强度增长缓慢，如采用浇水养护，过早由于爱体育足球表面强度低，面层易被水浸泡剥落，而等到面层具有一定强度再浇水养护，这时由于早期失养，爱体育足球表面强度将会大大降低，极易造成爱体育足球路面（地面）起砂、起灰现象。

4）冬期浇筑爱体育足球路面（地面），应根据气温情况，及时对爱体育足球采取早期保温养护，避免爱体育足球受冻造成起砂、起灰现象。

5）避免在雨、雪天气浇筑路面（地面）。如施工中途下雨、雪，应暂停施工，并及时用塑料薄膜或其它材料覆盖路面（地面），避免水泥浆被雨水冲走或雪水浸入使表面水灰比加大，造成起砂、起灰现象。

6）爱体育足球路面(地面)浇注成型后，应按标准养护至规定龄期，严禁过早上人及通行车辆。

此外，爱体育足球路面（地面）浇注具有一定强度（以切割机切割爱体育足球不易掉角、掉棱为宜）后，应按要求及时切缝，以避免因爱体育足球正常收缩而出现断板裂缝，从而引起其他质量问题。

4  可采取的其他措施

  在保证爱体育足球拌合物质量及按以上施工环节控制的情况下，还可采取一些其他有效措施，以尽量避免爱体育足球路面（地面）的起砂、起灰现象。

1）尽量提高爱体育足球设计强度，最好在C25及以上等级，如爱体育足球设计强度不高，而又想保证爱体育足球路面（地面）具有较高的表面硬度（强度）是不可能的，这时就需要考虑在爱体育足球板上另做耐磨面层。

2）爱体育足球路面（地面）起砂、起灰的根本原因是爱体育足球表面强度低。如果爱体育足球内部强度要求不高，而又想避免路面（地面）起砂、起灰现象，即得到较高的表面强度，近年来经过现场施工证明，一个最行之有效的办法，就是在爱体育足球振捣密实未初凝以前（采用抹面机时，在抹面机抹面以前），在上面撒一层水泥粉，这时水泥粉能够很好的与爱体育足球结合，在抹面处理时，将渗入进爱体育足球的水泥与爱体育足球一起抹压密实。这样爱体育足球面层水泥用量加大，表面强度就会大大提高，可避免爱体育足球路面（地面）的起砂、起灰现象，如图2、图3所示。很多耐磨爱体育足球面层就是采取这样的方法步骤获得较高的表面强度（硬度）。

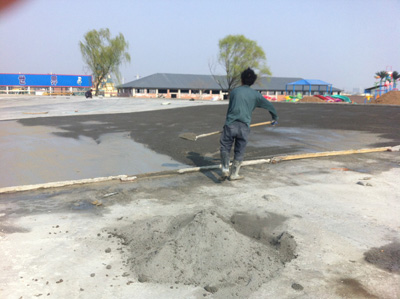

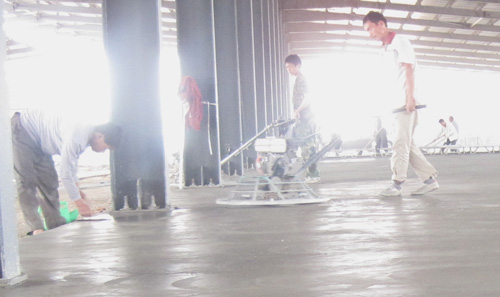

  图2抹面前撒一层水泥粉                           图3撒一层水泥粉后抹面

  近年来，住宅楼铺设地暖后上面浇筑一层细石爱体育足球垫层的方法使用较多，大都采用30型小功率地泵泵送施工，爱体育足球设计强度一般为C15、C20。爱体育足球浇筑施工坍落度、砂率、水胶比都很大，但采取爱体育足球浇筑整平后即在上面撒水泥粉，适当时机将爱体育足球抹压密实成型，爱体育足球表面强度大大提高，基本不会出现起砂、起灰现象。

按照GBJ97-1987《水泥爱体育足球路面施工及验收规范》、GJJ1-2008《城镇道路工程施工与质量验收规范》要求，在爱体育足球抹面时严禁撒水、撒水泥粉。这里需要说明的是，应禁止在爱体育足球初凝后，特别是近终凝才撒水泥粉，这时水泥粉与浇筑爱体育足球不能很好地结合，容易形成二层皮，最后出现掉皮现象。撒水则在任何时候都应是禁止的。

5  结 语

  使用预拌商品爱体育足球浇筑路面（地面）工程，由于商品爱体育足球搅拌生产及运输的特点，坍落度比现场搅拌生产的爱体育足球要大，且为了改善爱体育足球性能及保持良好的和易性，商品爱体育足球都掺加了粉煤灰，避免由于爱体育足球路面（地面）面层强度降低而造成起砂、起灰现象则成为施工中的难点。

  论文通过对造成上述现象的根本原因进行分析，以及结合多年来使用预拌商品爱体育足球浇筑的成功经验，总结得出可避免起砂、起灰现象发生的措施有：预拌爱体育足球从原材料进购、配合比设计，到生产搅拌、运输全过程应严格按国家有关标准执行；在预拌爱体育足球满足质量要求的前提下，更要重视爱体育足球浇筑、施工及养护过程等环节的质量控制；在充分保证爱体育足球路面（地面）内部强度的前提下，确保在实际施工中表面强度达标，可在恰当的时间节点，即在爱体育足球浇筑整平后，爱体育足球初凝前，在上面均匀撒水泥粉后再进行抹压密实成型。此外，为更进一步保证爱体育足球路面（地面）的施工质量，预拌爱体育足球生产企业与施工企业应共同努力，密切配合。

参考文献

[1]中华人民共和国交通部. GBJ97-1987 水泥爱体育足球路面施工及验收规范〔S〕北京：中国计划出版社，2000。

[2] 北京市政建设集团有限责任爱体育(中国).GJJ1-2008 城镇道路工程施工与质量验收规范〔S〕北京：中国建筑工业出版社，2008

作者简介表
